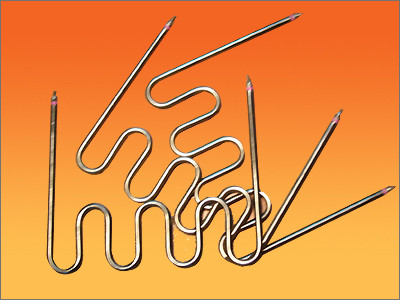

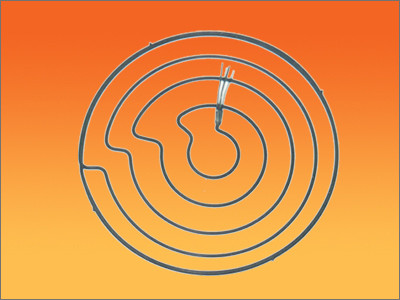

시즈히터시즈히터
1. 특징

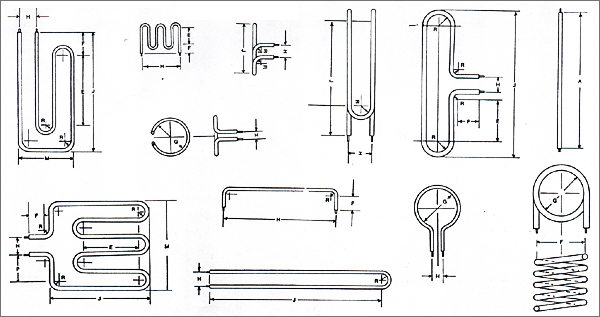

시즈 히터는 전열히터의 기본으로 금속보호관(PIPE)에 전열선을 정확한간격으로 권선하고 내장하여 Mgo 마그네샤를 고밀도 충진과압축으로 외부의 물리적 충격에도 안전성이 있고 다양한 모양으로 사용자의 용도 및 형태로 적합하게 밴딩 또는 가공할 수 있는 제품입니다.

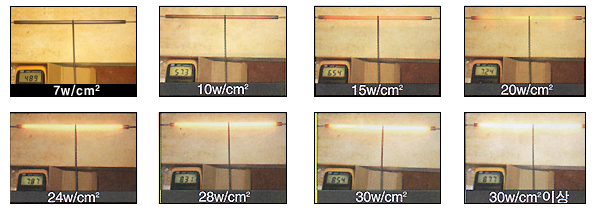

* 고온용 시즈히터(대기중실험)
2. 용도

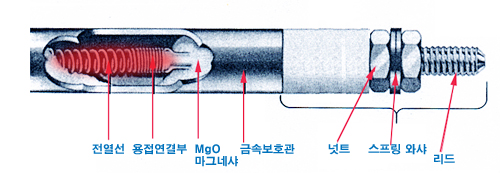

3. 구조
[금속 보호관(Pipe)종류]
| 재 질 | 최고사용온도(°C) | 비 교 | 용 도 |
| 304 | 750°C | 중.고온용 사용 | 공기가열 및 기체가열 등 |
| 310 | 900°C | 고온에 강함 | 공기가열, 식품기계 |
| 심데스 316L | 850°C | 부식에 강함 | 부식성의 액체 및 수용액 가열 |
| lncoloy | 1000°C | 고온에 강함 | 공기, 방사가열 등에 사용 |
| Cu(동) | 180°C | 저온에 사용 | 물, 부식되지 않는 수용액 |
| Fe(철) | 400°C | 중.저온에 사용 | 기름 및 알미늄 주물사용 |
[사양]
1. 전열선(Electric Heating Wire or Coil Resistance Wire)
전열선은 KS C2601에 적합한 것 도는 동등 이상의 것을 사용한다.
닛켓-크롬(Nickel-Chromium wire), NCHW 1종, 철-크롬(Fe-Chromium wire), FCHW 1종
2. 보호관(Sheath Material)
보호관은 두께 0.7이상 사용하여야 한다.
3. 절연물(Insulation Powder)
절연재는 열전도성이 우수하고 고성능 내열성 절연재인 고순도(MGO 96% 이상) Magnesia 또는 동질 이상의 것을 사용한다.
[표면부하(WATT밀도)와표면온도]
| 재료 | 사용온도 |
용 도 |
| 구리 | 250℃ | 물, 부식성 없는 액체류 |
| 철 | 400℃ | OIL, 주물 |
| SWS | 750℃ | 부식성있는 액체류, 식품처리 |
| 인크노이드 | 870℃ | 부식성있는 액체류, 연철 |
[재 질]
동, 철, 스텐, 인코넬, 인코로이 등이다.
[전력밀도]
시즈히타 설계의 기본수치이고, 시즈히타 발열부에 있어서 단위면적(㎤)주위의부하를 전력밀도라 칭하고, W/㎤단위로 표시합니다. 전력밀도는 시즈히타의표면온도를 결정하고, 내구성을 좌우하는 최대의 요인이 되고 있습니다.
