| 전력 |
|
전기가단위시간당하는일을말한다. |
|
P=EI=I²R |
|
|
| JOULE열 |
|
저항R(Ohm)의저항체에전류I(Ampere)를t(Sec)간연속으로흐를때저항체에발생하는열량을 |
|
말하며아래식으로표시한다. |
|
|
|
W=I²Rt/4.186=0.241I²Rt(caL) |
|
|
| 열량의 단위 |
|
물1g1°C온도상승하는데필요한열량을말하며단위는1Kcal또는KWH로도표시한다. |
|
|
|
1[Kcal]=4186JOULE(j)[W.초] |
|
860(Kcal)=1KW/h |
|
|
| Ohm의 법칙 |
|
저항R(Ohm)의저항체에전압E(Volt)를인가하면전류I(Ampere)가흐르며다음과같은식으로표시한다 |
|
|
|
I=E/R(A),E=IR(V),R=E/I(Ω) |
|
I=전류(Ampere)(A),E=전압(Volt)(V),R=전기저항(Ohm)(Ω) |
| |
| 직렬접속의 합성저항 |
|
작렬로저항을접속하면각저항체에흐르는전류는같으며각저항의전압강하를V1,V2,V3로하고 |
|
흐르는전류를I(A)라하면 |
|
|
|
V1=IR1,V2=IR2,V3=IR3 |
|
합성저항R=R1+R2+R3 |
|
|
|
AD간의전압V(V)은각저항의전압강하의합과같으므로, |
|
V=V1+V2+V3=IR1+IR2+IR3=I(R1+R2+R3) |
| |

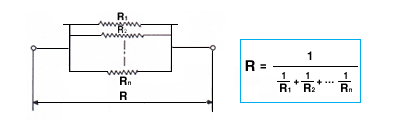

| 병렬접속의 합성저항 |
|
저항R1,R2,R3.....Rn(Ω)을병렬로접속하면합성저항R은다음식으로표시한다. |
|
|
| |

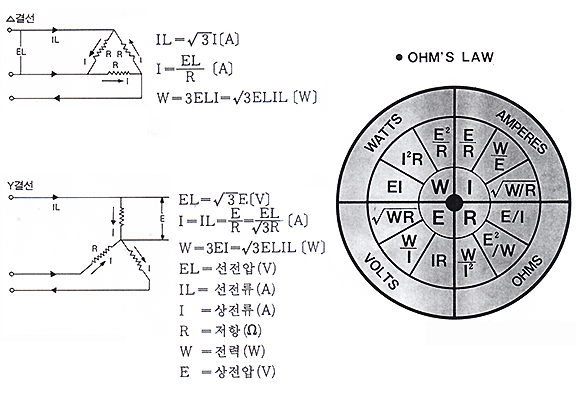

| 삼상교류회로 |
|
선간전압E(V)의평형3상교류회로에DELTA()또는 STAR(Y)결선한경우의전압,전류,전력의 |
|
관계는아래와같다. |
|
|
|
|
|
|
|
[WATT밀도계산법]
W/Cm²=W/Ø*π*ℓ ·W=소비전력 Ø=히터직경(Cm) π=3.14 ℓ=히터발열부의길이(Cm)
|
